Guide d'importation d'un modèle BricsCAD dans Lumion

Découvrez dans ce guide les étapes à suivre pour importer votre modèle BricsCAD dans Lumion.

3- Méthode B : Exportation du fichier Lumion .DAE (Lumion 8.5 et plus récent)

3.1 :

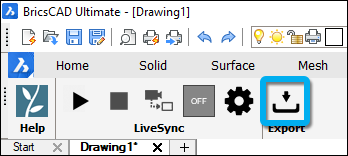

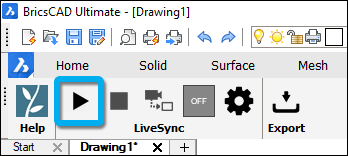

Nous recommandons d’exporter le modèle via LiveSync plutôt que via le format .DAE car c’est plus rapide et nécessite moins de ressources. Cependant, si vous préférez exporter votre modèle via un fichier, vous pouvez exporter un fichier Collada Lumion (.DAE) à l’aide du bouton d’exportation Lumion LiveSync pour BricsCAD dans la palette. Ensuite, importez le fichier .DAE dans Lumion :

3.2 :

Sélectionnez les options d’exportation souhaitées :

Collectez les textures

Exportez tous les fichiers de texture vers un dossier situé dans le même emplacement que le fichier .DAE exporté.

Exporter les nodes:

Exportez le modèle de sorte que tous les éléments puissent être remplacés par des modèles Lumion, par exemple, des arbres.

Optimiser les géométries :

Désactivé : Le fichier .DAE/LiveSync exporté sera plus volumineux et le modèle importé sera plus complexe.

Activé : Le fichier .DAE/LiveSync exporté sera plus petit et le modèle importé sera moins complexe. Cependant, l’exportation du fichier .DAE prendra plus de temps.

Utiliser le SCU actuel :

Désactivé : Le ‘Système de coordonnées mondial’ (WCS) sera utilisé.

Activé : Le ‘Système de coordonnées utilisateur’ (UCS) sera utilisé.

4- BricsCAD 17 et versions antérieures : Exporter un fichier AutoCAD .DWG

4.1 :

Exportez votre modèle BricsCAD vers un fichier AutoCAD .DWG :

Fichier -> Exporter -> Dessin AutoCAD (.dwg)…

4.2 :

Importez le fichier .DWG dans Lumion.

5- Conseils et astuces

5.1 : Pourquoi ne pouvez-vous pas voir le modèle après l’avoir importé et placé dans votre scène ?

Le point d’insertion du modèle importé dans Lumion correspond à 0,0,0 dans BricsCAD.

Si un modèle est éloigné du point d’insertion dans Lumion, vous devez déplacer le modèle plus près de 0,0,0 dans BricsCAD avant de l’exporter vers Lumion.

5.2 : Pourquoi ne pouvez-vous pas attribuer un matériau Lumion à des surfaces individuelles ?

Lumion combinera toujours les surfaces qui utilisent le même matériau dans BricsCAD. Si vous souhaitez attribuer un matériau Lumion à une surface spécifique, vous devez attribuer un matériau unique à cette surface dans BricsCAD avant d’importer le modèle.

Note technique : Pourquoi ne puis-je pas sélectionner qu’une partie du modèle importé ?

5.3 : Comment importer les ‘Compositions’ BricsCAD  ?

Les ‘Compositions’ peuvent être importées via LiveSync ou en exportant le modèle vers un fichier « Lumion .DAE Collada » via le plugin Lumion LiveSync pour BricsCAD.

Les ‘Compositions’ sont une fonctionnalité native de BricsCAD. Elles ne sont pas prises en charge via le format .DWG car Lumion utilise la fonctionnalité RealDWG d’Autodesk pour lire les fichiers .DWG. Si vous ne pouvez pas utiliser le plugin Lumion LiveSync pour BricsCAD pour exporter votre modèle, veuillez sélectionner votre modèle BricsCAD et exécuter la commande ‘BIMDECOMPOSE’ via l’invite de commande pour décomposer les ‘Compositions’ avant d’exporter le fichier .DWG vers Lumion. De cette manière, vos ‘Compositions’ peuvent également être importées correctement dans Lumion.

5.4 : Quels noms de matériaux sont automatiquement convertis en matériaux Lumion Glass et Water ?

Si le nom de votre matériau BricsCAD commence par l’un des mots du tableau ci-dessous et est suivi d’un espace, il sera converti en matériau spécial verre ou eau dans Lumion lorsque vous utilisez la fonction LiveSync pour exporter le modèle. Cette conversion a lieu uniquement lorsque vous lancez la fonction LiveSync.
